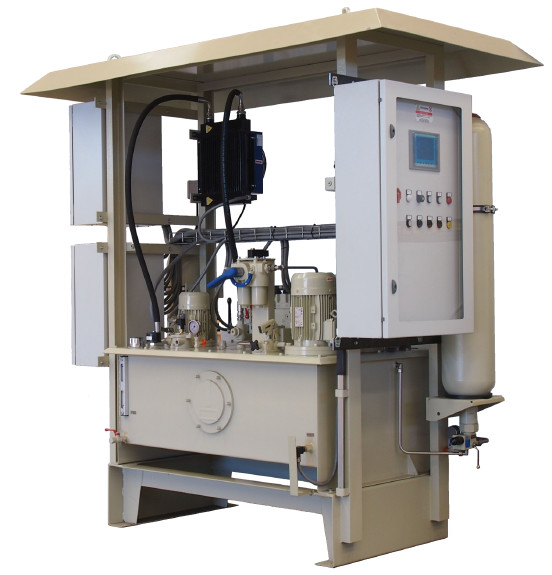

Электрическая гидравлическая система управления/гидравлический источник питания оборудованный с дверью осмотра

 Система управления



Гидравлический источник питания обеспечен с стальным танком соответствующим для на открытом воздухе обслуживания способного для того чтобы собрать полный том масла присутствующий в цепи. Танк оборудован с дверью осмотра, суфлером с фильтром, 2 ровными переключателями, 1 переключателем температуры, 1 визуальным ровным индикатором.

2 основных группы П1 и П2 мотор-насоса, каждая одна приспособленная с электрическим двигателем, обеспечены на танке; насос фиксированного смещения может поставить необходимый расход потока на давлении бара 200.

Обеспечивают фильтруя/подготовляя группу составленную насосом фиксированного смещения П3, фильтром с закупоривая детектором (ДПС3) и обменником (р) с вентилятором пилотируемым внутренним термостатом на борту.

Функции главных насосов являются следующими:

насос н° 1 активный, обслуживать все модулирующие лампы в закрытой/открытой вакансии или под непрерывным контролем.

н° 1 стойк- насосом, который нужно активировать на сигнале тревоги от переключателя низкого давления установленного на коллекторе доставки насоса общем

Расход потока насоса достаточен для обеспечения максимального времени хода необходим в режиме контроля для каждого клапана без включать интервенцию аккумулятора.

4 переключателя давления установлены в общий коллектор доставки групп мотор-насоса, следующим образом:

ПС1 поставляет «низкий сигнал давления масла»

ПС2 поставляет «минимальный сигнал давления масла» (т.е. завод из комиссии).

ПС3 останавливает активный насос

ПС4 начинает активный насос





Один аккумулятор А1, постоянн вводить на коллектор доставки, установлен на гидравлический источник питания для того чтобы подарить безотказное перестроение от группы мотора/насоса до другой один.

Клапан переполнения ВС3 контролирует давление масла в основной цепи.

2 загерметизировали максимальные предохранительные клапаны ВС1 давления и ВС2 установлены на доставках насоса.

Двойной фильтр ф обеспеченный с электрическими закупоривая детекторами ДПС1-ДПС2 установлен на выход источника питания.

Гидравлический источник питания обеспечен с 2 терминальными коробками: первое одно запланировано для кабелей аппаратуры, второе одного для электрических двигателей.

Один аккумулятор (20 литров) помогает насосам для контроля и быстрых действий соединенных клапанов.

Клапаны соленоида для чрезвычайных мер и пропорциональные клапаны для режима контроля установлены на гидравлический цилиндр.





Варианты:

Система отопления

Аккумулятор (10 литров)

Клапан сброса давления для аккумулятора с аттестацией ПЭД

Ручной насос

Первое заполняя масло

Блок поручать и испытания для аккумуляторов

Шкаф с ПЛК для управления ХПУ (отсутствие электропитания соленоида)

Сервосилиндерс с встроенным соленоидом и пропорциональными клапанами.
