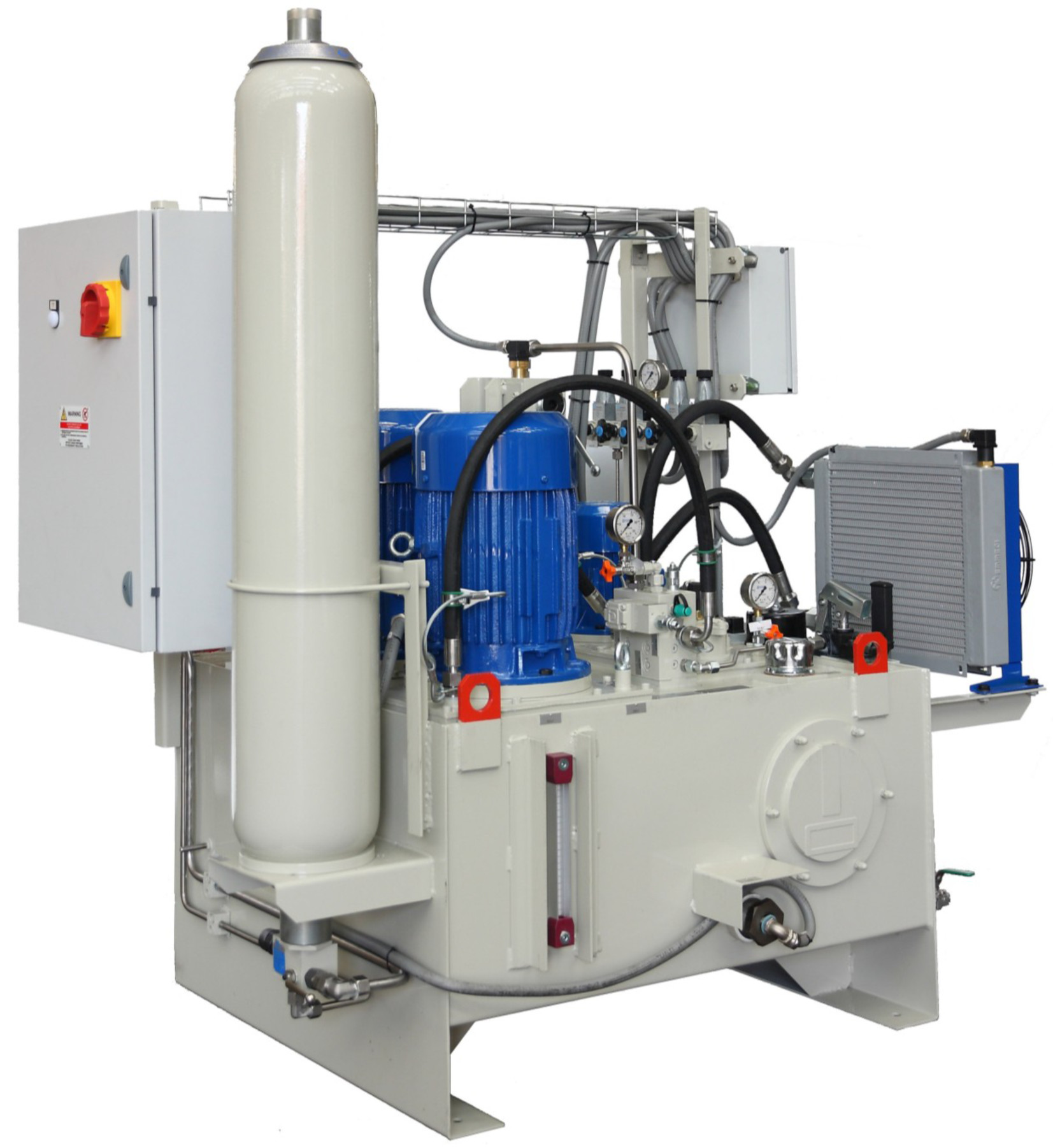

Система дистанционного управления гидравлической системы управления ХКП/водяной задвижки индустрии



ГИДРАВЛИЧЕСКИЙ ПУЛЬТ УПРАВЛЕНИЯ (HCP)



Пульт управления для модулирующих ламп состоит из:

Клапаны СВ пропорциональные, поставленные с встроенными радиотехническими схемами

ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ, двух позиционные клапаны соленоида (ЭВ), выполнить чрезвычайные меры

аккумулятор

Пульт управления для ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНОГО клапана состоит из:

ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ, двух позиционные клапаны соленоида (ЭВ), выполнить чрезвычайные меры

аккумулятор

Время на ответ ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫХ клапанов может отдельно быть отрегулировано соответствующими дросселируя приборами.

Гидравлическая цепь должна быть обеспечены, что с запорными заслонками позволила действиям обслуживания.

Полные циклы позволены, когда насосы все еще, не позднее 15 минут от стопа насоса, из-за утечек.

Варианты:

Ручной насос

Аттестация СИЛ 2 для действий отказа





Электрический шкаф контроля поставлен с резервными фидером/трансформатором для вспомогательных цепей (240 ВПТ 24 Вдк), предупредительных световых сигналов, ламп, контакторов и любого другого необходимого компонента для того чтобы подарить эффективность оборудования целого гидравлического.

Шкаф, приспособленный с вентилятором (экстрактором) полным с меняемым патроном, включает вспомогательное электрическое гнездо.

Изготовленный согласно промышленным стандартам, с минимальной степенью ИП42 защиты, расквартировывает систему управления для аварийных клапанов соленоида и 1 ПЛК для того чтобы управлять гидравлическим источником питания, пультом управления и сигналами взаимообмена с диспетчерским пунктом.

Вспомогательные цепи отдельно защищены, даже когда резервный (управление насосов, электропитание ПЛК и пропорциональные клапаны).

Вход кабеля от дна.

Максимальная тросовая проводка от шкафа к пульту управления приблизительно 200 М.

Максимальное сопротивление пропорциональных клапанов поставляет В. кабеля 2.

Приблизительные размеры 1200 кс 2000 (+ 100) кс 600 мм.

Следующие предупредительные световые сигналы и кнопки установлены на фронте:

Света:

Сила дальше

Основной сигнал тревоги

Предупреждение



Кнопки:

Аварийная ситуация

Возврат сигнала тревоги

Начало насосов

Стоп насосов

Селектор автоматической/ручной операции.



ФУНКЦИИ УПРАВЛЕНИЯ ПЛК

Цилиндры управляются одним ПЛК, расположенным внутри электрического шкафа. ПЛК контролирует положение цилиндров согласно точкам отсчета переданным диспетчерским пунктом, и управляет отказом и аварийными сигналами так же, как перестроением насоса.

ПЛК обеспечен с дисплеем и клавиатурой позволяющ для того чтобы проверить запрограммированные параметры на месте, и доработать их когда необходимо.

Доступ к изменению параметра защищен паролем.
