Система управления защиты ИП42 гидравлическая/электрическая гидравлическая система управления

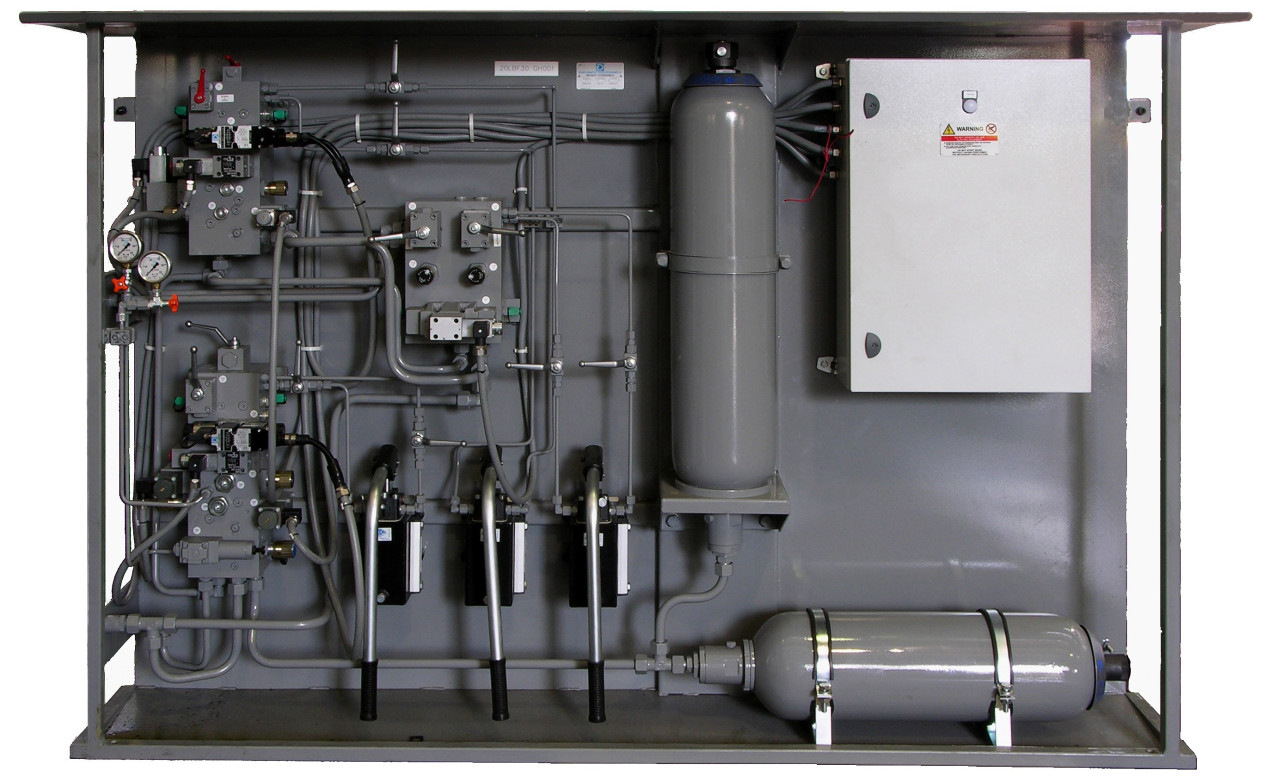

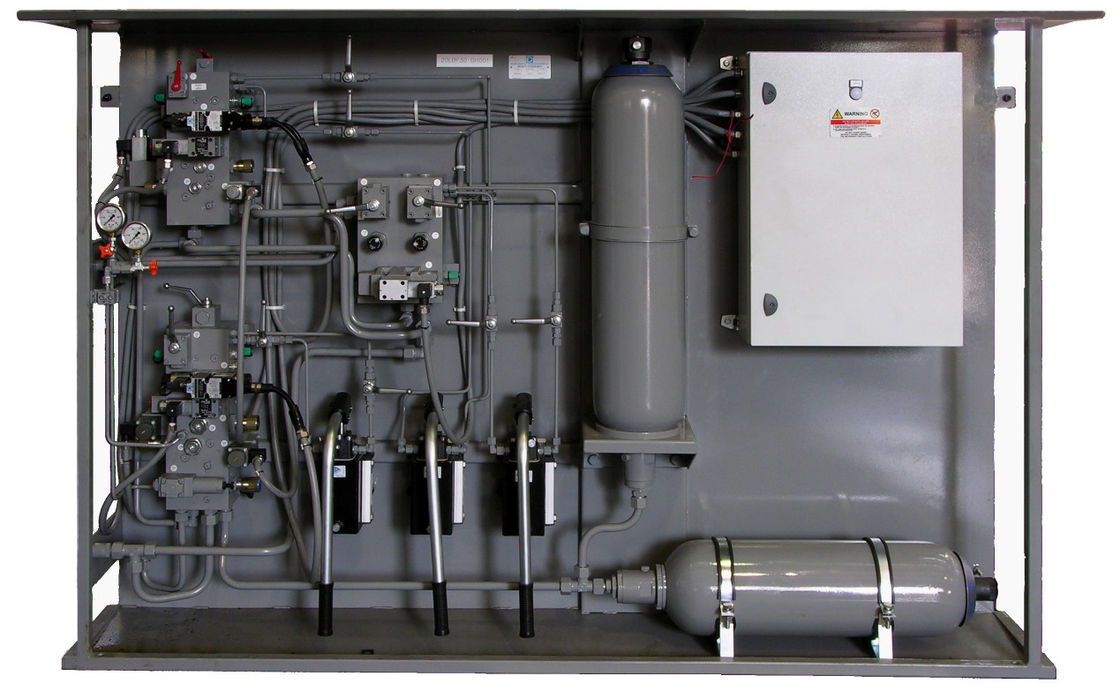

 ГИДРАВЛИЧЕСКИЙ ПУЛЬТ УПРАВЛЕНИЯ (HCP)

Пульт управления для модулирующих ламп состоит из:

Н° 2 клапана СВ пропорциональных (пар и десупер. модулирующие лампы), поставленные с встроенными радиотехническими схемами

ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ, двух позиционные клапаны соленоида (ЭВ), выполнить чрезвычайные меры (быстрое отверстие < 1="" sec="">

аккумулятор

ХКП расквартировывает также аналог располагая карты (клапаны пара и десуперхэатинг клапаны) для управления хода в системе короткозамкнутого витка.

Время на ответ ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫХ клапанов может отдельно быть отрегулировано соответствующими дросселируя приборами.

Гидравлическая цепь должна быть обеспечены, что с запорными заслонками позволила действиям обслуживания.

Полные циклы позволены, когда насосы все еще, не позднее 15 минут от стопа насоса, из-за утечек.

Варианты:

Ручной насос

ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЕ клапаны для быстрого заключения < 3="" sec="">

ЭЛЕКТРИЧЕСКИЙ ШКАФ КОНТРОЛЯ

Электрический шкаф контроля поставлен с резервными фидером/трансформатором для вспомогательных цепей (240 ВПТ 24 Вдк), предупредительных световых сигналов, ламп, контакторов и любого другого необходимого компонента для того чтобы подарить эффективность оборудования целого гидравлического.

Шкаф, приспособленный с вентилятором (экстрактором) полным с меняемым патроном, включает вспомогательное электрическое гнездо.

Изготовленный согласно промышленным стандартам, с минимальной степенью ИП42 защиты, расквартировывает систему управления для аварийных клапанов соленоида и 1 ПЛК для того чтобы управлять гидравлическим источником питания, пультом управления и сигналами взаимообмена с диспетчерским пунктом.

Шкаф расквартировывает также аналог располагая карты (клапаны пара и десуперхэатинг клапаны) для управления хода в системе короткозамкнутого витка.

Вспомогательные цепи отдельно защищены, даже когда резервный (управление насосов, электропитание ПЛК и пропорциональные клапаны).

Вход кабеля от дна.

Максимальная тросовая проводка от шкафа к пульту управления приблизительно 200 М.

Максимальное сопротивление пропорциональных клапанов поставляет В. кабеля 2.

Приблизительные размеры 1200 кс 2000 (+ 100) кс 600 мм.

ФУНКЦИИ УПРАВЛЕНИЯ ПЛК

ХПУ управляется одним ПЛК, расположенным внутри электрического шкафа. ПЛК управляет отказом и аварийными сигналами так же, как перестроением насоса.

ПЛК обеспечен с дисплеем и клавиатурой позволяющ для того чтобы проверить запрограммированные параметры на месте, и доработать их если требуется.

Доступ к изменению параметра защищен паролем.
